JavaScript arc

概要: このチュートリアルでは、JavaScriptのarc()メソッドを使用して円弧を描く方法を学習します。

JavaScript arc()メソッド入門

arc()はCanvas 2D APIのメソッドです。arc()メソッドを使用すると、円弧を描画できます。

以下にarc()メソッドの構文を示します。

ctx.arc(x, y, radius, startAngle, endAngle [, antiClockwise])Code language: CSS (css)

arc()メソッドは、(x,y)を中心とし、半径radiusの円弧を描画します。

円弧はstartAngleで始まり、endAngleで終わります。startAngleとendAngleはどちらもラジアンで指定します。

π ラジアン = 180度なので、1ラジアンは約π/ 180度です。円周は360度、つまり2 * π ラジアンです。JavaScriptでは、π = Math.PIです。

デフォルトでは、パスは時計回りに描画されます。antiClockwiseをfalseに設定すると、時計と反対方向に描画されます。

arc()メソッドを呼び出す前に、新しいパスを開始するためにbeginPath()を呼び出す必要があります。

arc()メソッドを呼び出した後、stroke()メソッドを呼び出してstrokeStyleで円弧にストロークを適用できます。また、fill()メソッドを呼び出してfillStyleで円弧を塗りつぶすこともできます。

円弧の幅を設定するには、lineWidthプロパティを使用します。例：

ctx.lineWidth = 5;

JavaScript arcの例

JavaScriptのarc()メソッドを使用して円弧を描画する例をいくつか見てみましょう。

円の描画

以下のindex.htmlには、キャンバス要素が含まれています。

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>JavaScript arc Demo</title>
    <link rel="stylesheet" href="css/style.css">
</head>

<body>

    <h1>JavaScript arc Demo</h1>

    <canvas id="canvas" height="400" width="500">
    </canvas>

    <script src="js/app.js"></script>
</body>
</html>Code language: HTML, XML (xml)

そして、以下はarc()メソッドを使用してキャンバスの中心に円を描画します。

const canvas = document.querySelector('#canvas');

if (canvas.getContext) {
    const ctx = canvas.getContext('2d');

    ctx.strokeStyle = 'red';
    ctx.fillStyle = 'rgba(255,0,0,0.1)';
    ctx.lineWidth = 5;

    ctx.beginPath();
    ctx.arc(canvas.width / 2, canvas.height / 2, 100, 0, 2 * Math.PI);

    ctx.stroke();
    ctx.fill();
}Code language: JavaScript (javascript)

仕組み

まず、querySelector()メソッドを使用してキャンバスを選択します。
次に、Canvas APIがサポートされている場合、2D描画コンテキストを取得します。
その後、2D描画コンテキストのstrokeStyle、fillStyle、lineWidthプロパティを使用して、ストローク、塗りつぶし、線幅を設定します。
その後、beginPath()とarc()メソッドを使用して、半径100ピクセルの円をキャンバスの中心に描画します。円は、開始角度が0で終了角度が2 * Math.PIの円弧です。
最後に、stroke()メソッドとfill()メソッドを呼び出して、ストロークと塗りつぶしを適用します。

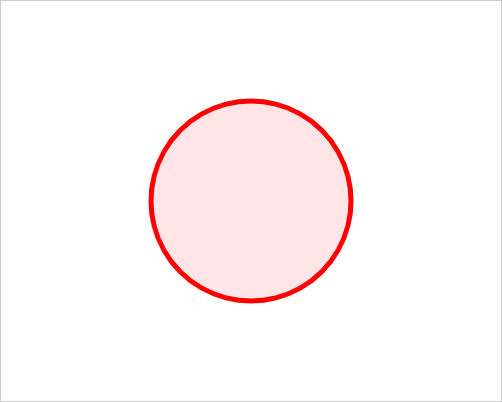

出力結果は次の画像のようになります。

そして、こちらがライブページへのリンクです。

次のコードは、同じ半径の6つの円弧を描画します。すべての円弧の開始角度は0です。

const canvas = document.querySelector('#canvas');

if (canvas.getContext) {

    const ctx = canvas.getContext('2d');

    ctx.strokeStyle = 'green';
    ctx.lineWidth = 2;

    const x = 40,
        y = canvas.height / 2,
        space = 10,
        radius = 30,
        arcCount = 6;

    for (let i = 0; i < arcCount; i++) {
        ctx.beginPath();
        ctx.arc(x + i * (radius * 2 + space), y, radius, 0, (i + 1) * (2 * Math.PI) / arcCount, false);
        ctx.stroke();
    }
}Code language: JavaScript (javascript)

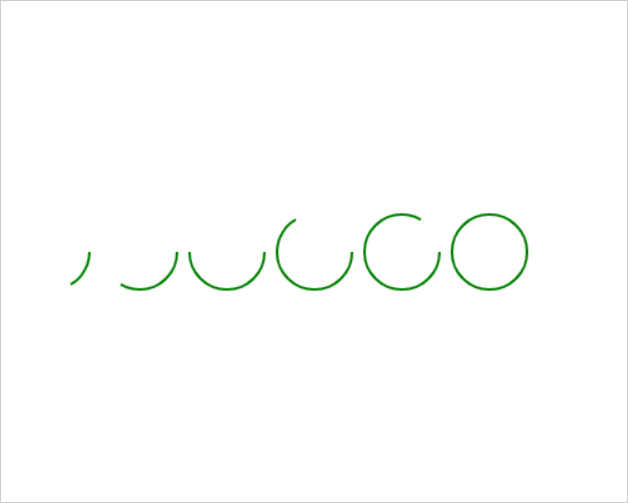

出力

まとめ

JavaScriptのarc()メソッドを使用して円弧を描画します。
新しい円弧を開始するにはbeginPath()メソッドを使用します。そして、stroke()メソッドおよび/またはfill()メソッドを使用して、円弧にストロークと塗りつぶしを適用します。
